電纜故障檢測直接通過聽故障點放電的聲音信號或看故障點放電的聲音信號所轉換的其他可視信號來找到故障點的方法稱為聲測定點法，簡稱為聲測法。

電力電纜故障的精確定點（一）

        在測量出故障電纜的故障距離和路徑后，就可以根據路徑和距離找到故障點的大概方位，但由于很難精確知道電纜線路敷設時預留的長度等因素，使得根據路徑和距離找到的故障點的方位離實際故障點的位置可能還有一定的偏差，為了精確地找到故障點的位置，還需要進行下一步工作--故障定點。對于不同性質的故障，故障定點的方法不同，它大概分以下幾種方法:（本篇著重講解聲測法）

一、電纜故障定點儀聲測法

       直接通過聽故障點放電的聲音信號或看故障點放電的聲音信號所轉換的其他可視信號來找到故障點的方法稱為聲測定點法，簡稱為聲測法。

1、應用范圍

      所有加高壓脈沖信號后故障點能產生放電聲音的故障。

2.測試方法描述

      使用與沖閃法測試相同的高壓設備，使故障點擊穿放電，放電時會產生放電聲音;對于直埋的電纜，故障間隙放電時產生的機械振動，傳到地面，通過振動傳感器和聲電轉換器，在耳機中便會聽到“啪、啪”的放電聲音;對于通過溝槽架設的電纜，把蓋板掀開后，用人耳直接就可以聽到放電聲;利用這種現象可以十分準確地對電纜故障進行定點。

      傳統的電纜故障定點儀一般都是用耳機監聽或觀察機械式指針的擺動來判斷是否有故障點放電產生的聲音信號的，檢測手段相對落后，對信號里包含的信息利用不充分，由于聲音信號一瞬即逝，時間短暫，測試人員往往不能做出有把握的判斷。隨著微電子技術的發展，使用微處理機可以方便地記錄、儲存故障點放電產生的聲音波形信號，使測試人員有充足的時間從信號的強度、頻率、衰減、持續時間 等多方面分析判斷，排除外部噪聲的影響，正確地識別出故障點放電產生的聲音信號。

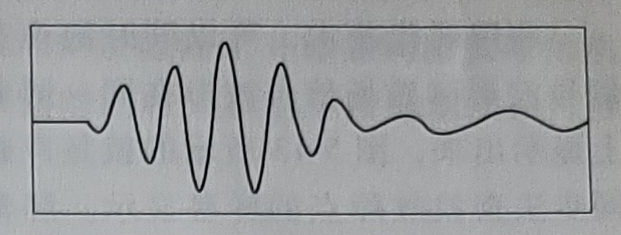

 圖1-1 故障點放電的聲音波形

       一般來說，電纜故障點放電產生的聲音信號波形是一個衰減的振蕩信號，頻率在200~400Hz之間，信號持續幾個毫秒的時間，圖1-1給出的是一個有代表性的電纜故障點放電的聲音波形。

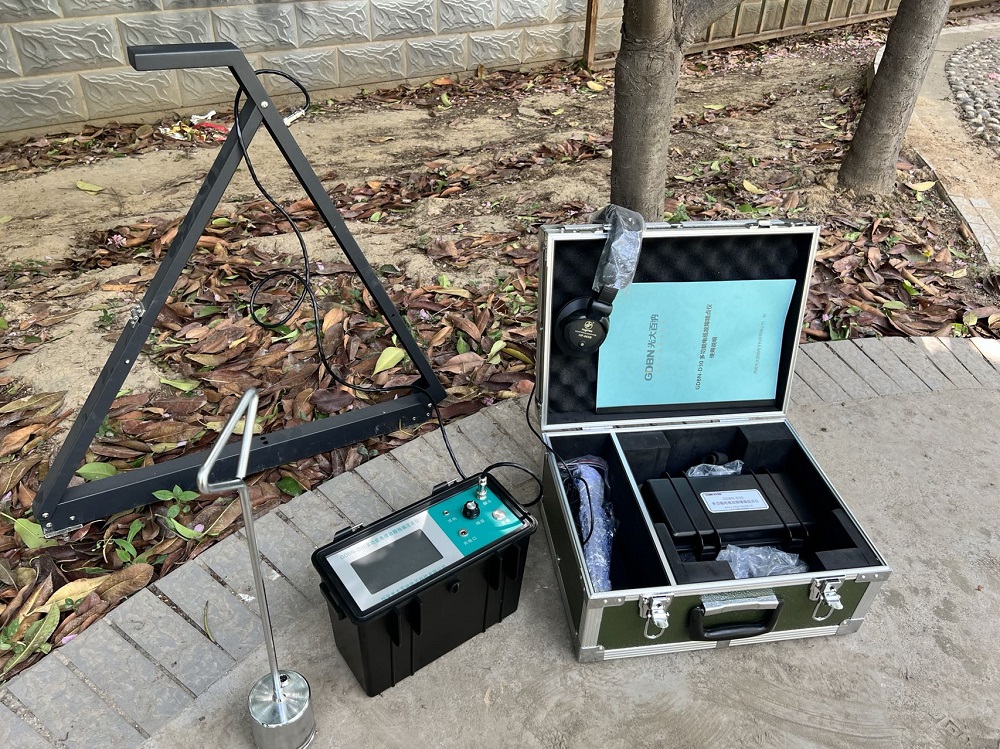

GDBN-D10聲磁同步定點儀

3.聲測法測試的優缺點

(1)優點 這種方法容易理解，便于掌握，可信性較高。

(2)缺點

    1)受外界環境的影響較大。實際測試中，外界環境噪聲的干擾很大，使人很難辨認出真正的故障點放電聲音，有時為了排除外界噪聲干擾，需要夜深人靜時才能測試。

    2)受人的經驗和測試心態的影響較大。因為需要用人的耳朵去聽放電聲音，測試人員的經驗和測試人員分辨聲音的靈敏度成為能否找到故障點的關鍵。實際測試時，操作人員遠離高壓放電設備，往往因長時間聽不到故障點的放電聲音而心情浮燥，會懷疑高壓設備已停止工作或懷疑自己已經偏移了電纜路徑而使故障定點工作不能繼續進行。

（待續）
