電纜識別儀的功能是用來判別一束電纜中欲尋找的一根特定的電纜。它是電纜架設、遷移、維護和故障處理的常用設備。電纜識別儀的搜索根據服務條件分為帶點電纜識別儀和不帶電電纜識別儀。那么，使用帶電電纜識別儀需要注意哪些基本事項呢?
1.如帶電電纜中間有接地或分支。則只能識別電纜接地或分支前的部分。
給電纜加耦合信號后，用柔性線圈及接收盒測不到明顯有效信號，可以離開發射鉗約3米避免信號干擾。如果仍然沒有有效信號顯示，則表示電纜的銅屏蔽層有斷開點或電纜兩端接地不可靠。
此時，一般應檢查待識別電纜的接地情況，如果發現屏蔽層有斷開點，則可以使用電纜識別儀將斷開點前后分別接地，然后分段識別。
2.如果在接收器距主機3m左右的地方校驗識別有信號，而在待識別現場無信號，或信號很小、無法識別。則說明該待識別電纜必然有多處金屬外護套接地點，這種情況必須將待識別電纜停電進行分段識別，此時可以利用芯線作為信號通道進行識別，即將電纜始端和終端的芯線接地進行識別。
打開電源開關后，人體請勿觸碰輸出端子及金屬外漏部分。關閉電源后，等輸出指示燈完全熄滅后再進行拆線操作，以免電擊。
3.長時間不使用設備時。請將主機及接收盒內的電池取出單獨另外存放。
電纜識別儀的2種查找方法：
1.不帶電電纜識別儀查找方式
不帶電電纜識別儀的查找方法基本與帶電識別相通，發生器將周期性的單極性電壓脈沖饋入要識別的電纜中。該電纜需要在遠端接地，以保證有足夠大的電流流過電纜，饋入電纜中的脈沖電流的方向可作為一明顯的識別標準，流出去的電流僅從這一根電纜通過，所有其它鄰近電纜中流過的都是返回電流，但它們的極性相反，通過接收機探測流過電纜電流方向以及它的大小。它帶有放大器并串聯在電路中，傳感器鉗住被測電纜，電流流過電纜產生的磁場在傳感器的線圈中感應出電壓，該電壓極性由電流方向和傳感器線圈的方向決定，從而達到電纜的識別作用。
2.帶電電纜識別儀查找方式

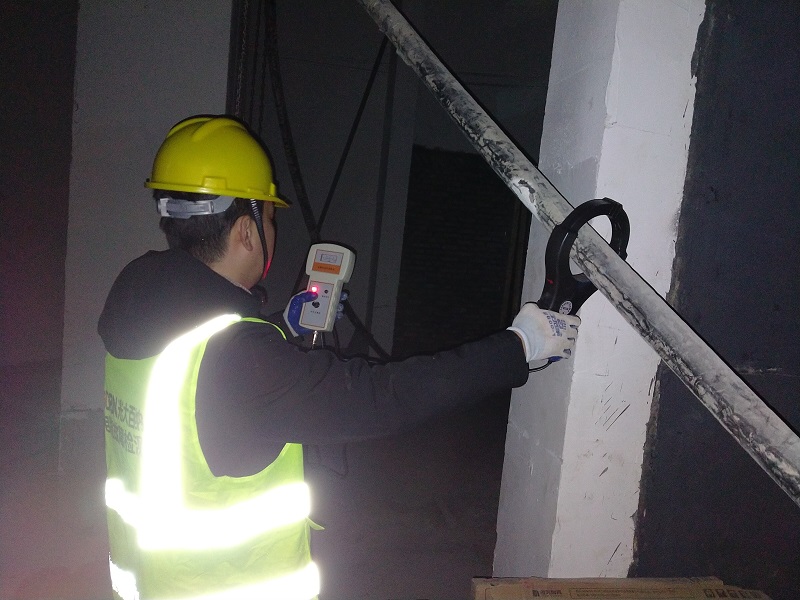

線路在帶電時，我們不能影響正常運行。在對帶點電纜識別時，采用的是感應法測量，通過卡鉗發射高頻信號，接收機接收到信號特征后通過軟硬件濾波。在進行相位識別，當接收卡鉗按照電流方向卡電纜時，被識別的電纜電流表右偏，同時伴有聲光指示。
而其它的電纜電流方向與被識別電纜的電流方向相反，其電流表指針左偏，沒有聲光指示，這就體現了被識別的目標電纜的唯一性，很容易將被識別電纜從多根電纜中區別出來;由于被識別電纜上的信號電流強度全線都是一樣的，接收卡鉗在電纜沿線所接收到的電磁信號強度一致，從原理上講，識別的電纜不受被識別電纜長度的限制。
以上就是小光分析總結的電纜識別儀使用的注意事項，希望能對大家有所幫助。
