低壓脈沖反射法工作原理

1. 低壓脈沖反射法應用范圍

低壓脈沖反射法(以下簡稱低壓脈沖法)用于測量電纜的低阻、短路與斷路故障。據統計這類故障約占電纜故障的10%。低壓脈沖法還可用于測量電纜的長度、電磁波在電纜中的傳播速度，還可用于區分電纜的中間頭、T型接頭與終端頭等。

2. 低壓脈沖反射法工作原理

測試時向電纜注入一低壓脈沖，該脈沖沿電纜傳播到阻抗不匹配點，如短路點、故障點、中間接頭等，脈沖產生反射，回送到測量點被儀器記錄下來（圖3.1）。波形上發射脈沖與反射脈沖的時間差△t，對應脈沖在測量點與阻抗不匹配點往返一次的時間，已知脈沖在電纜中的波速度V，則阻抗不匹配點距離，可由下式計算。

             L=V·△t/2                (3.1)

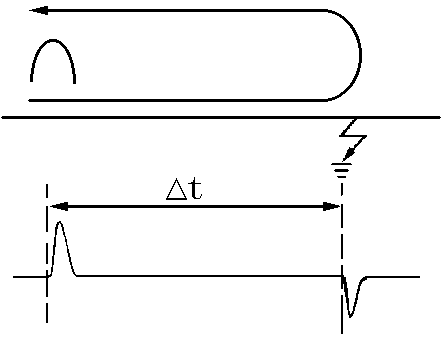

圖3.1  低壓脈沖反射原理圖

通過識別反射脈沖的極性，可以判定故障的性質。斷路故障反射脈沖與發射脈沖極性相同，而短路故障的反射脈沖與發射脈沖極性相反。

由3.1式知道，脈沖在電纜中的波速度對于準確地計算出故障距離很關鍵。在不清楚電纜的波速度值的情況下，可用如下方法測量。如已知被測電纜的長度，根據發送脈沖與電纜終端反射脈沖之間的時間△t，可推算出電纜中的波速度：

              V=2·L/△t                    (3.2)

3. 發射脈沖的選擇

1) 脈沖的形狀

電纜故障測量儀器使用的電壓脈沖一般有矩形、指數、鐘形（又叫升余弦）等。由于矩形脈沖形成比較容易，故應用的比較多。

2) 脈沖的寬度

脈沖總有一定的時間寬度，假定為τ，則在τ時刻以內到來的反射脈沖與發射脈沖相重迭，無法區分出來，因此就不能測出故障點距離，出現了盲區。假設脈沖發射寬度是0.5s，電纜波速度是160m /s，其測量盲區就是40米，儀器發送脈沖愈寬，測量盲區愈大。從減小盲區的角度看，發送脈沖寬度窄一些好，但脈沖愈窄，它所包含的高頻成分愈豐富，而線路高頻損耗大，使反射脈沖幅值過小，畸變嚴重，影響遠距離故障的測量效果。為解決這一問題，脈沖反射儀器把脈沖寬度分成幾個范圍，根據測量距離的遠近來選擇脈沖寬度，測量距離愈遠，脈沖愈寬。
