高壓電橋故障測試儀設計原理

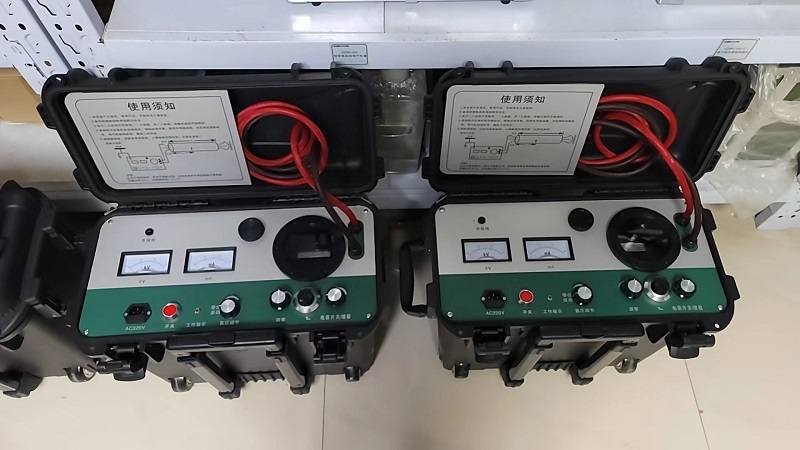

根據Murray電橋的工作原理，設計了高壓電橋電纜故障測試儀。

儀器適用于各種電線電纜敷設后的擊穿點（低電阻、高電阻、閃絡擊穿）和絕緣電阻低而無擊穿點的位置。

例如，使用高阻表查找運行電壓下電阻低但無擊穿的絕緣缺陷點。當然，它也可以用來定位電纜廠各種電纜的缺陷點。

粗測電纜的故障定位有兩種方法：電橋法和波反射法。

波反射定位儀更受歡迎。缺點是：有些儀表現場接線復雜，盲區大。當波形不典型時，需要定位人員熟練掌握儀器，并有豐富的經驗來分辨脈沖波形。

用波反射法難以發現的電纜故障有：高壓電纜護套絕緣缺陷點、鋼帶鎧裝低壓電纜絕緣缺陷點、聚氯乙烯電纜絕緣缺陷點、無反射波、無法定位。短電纜，找不到。

有些高阻穿孔點在沖擊電壓下不能擊穿，定位困難。高壓電橋電纜故障測試儀采用高頻高壓恒流源，解決了電源對電橋高靈敏度放大的干擾問題。

電源和電橋是一體的。測量電纜是一種特殊的高壓電纜，采用四端電阻測量原理，定位精度高。電橋置于高壓側，操作旋鈕安全接地。完全解決了電橋法高阻定位的局限性，充分發揮了電橋法無盲區、精度高、方便等特點。
