測試波形分析與定標(二）
低壓脈沖法測低阻短路故障波形

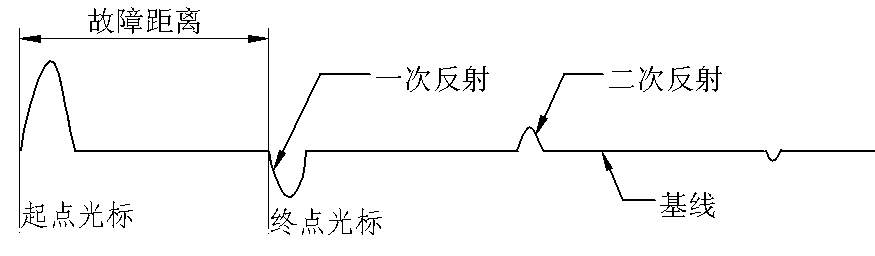

脈沖法測低阻短路故障，或者將好相非測試端與鎧裝短接測全長、測速度時，測試波形如圖6.2所示：
波形特點：發射脈沖為正脈沖波形，一次反射為負脈沖波形，二次反射為正脈沖波形，三次反射又為負脈沖波形，以次類推。
定光標方法：發射脈沖上升沿與基線交點定為起點，一次反射脈沖下降沿與基線交點定為終點。
圖6.2 低壓脈沖測低阻短路故障波形
光大百納電子科技有限公司
地址：西安市科技路8號凱麗大廈
聯系人：柴經理
電話：18192012768
手機：18192012768
時間：2022-12-16 08:50:01 來源：本站 點擊：1056次
脈沖法測低阻短路故障，或者將好相非測試端與鎧裝短接測全長、測速度時，測試波形如圖6.2所示：
波形特點：發射脈沖為正脈沖波形，一次反射為負脈沖波形，二次反射為正脈沖波形，三次反射又為負脈沖波形，以次類推。
定光標方法：發射脈沖上升沿與基線交點定為起點，一次反射脈沖下降沿與基線交點定為終點。
圖6.2 低壓脈沖測低阻短路故障波形
